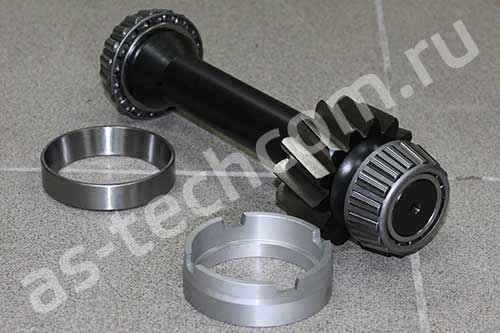

Вал отбора мощности ZF CS09S91428712 KAZEL

Аналоги - OMFB 09300500036 (093-005-00036); Binotto 09300500036; BEZARES 103604

Вал отбора мощности ZF CS09S91428712 KAZEL используется для установки коробки отбора мощности ZF:

• соосная ISO;
• несоосная ISO;
• несоосная UNI.

Выбор вала зависит от модели коробки передач: ZF 9S-109, 9S-1110TO, 9S-1310TO, 16S-109.

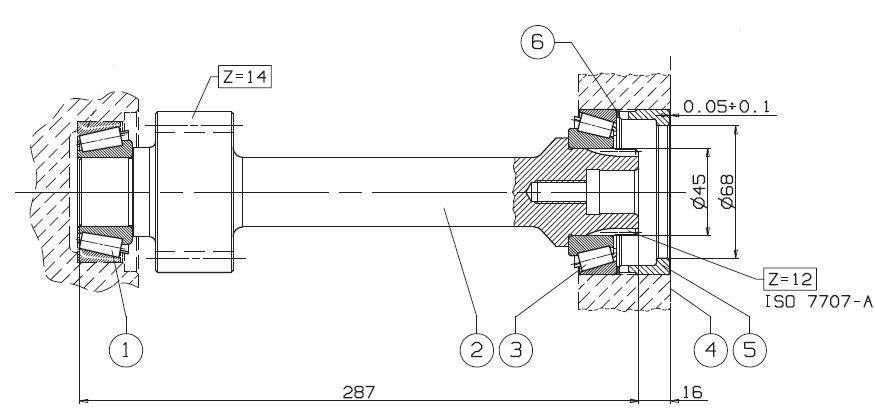

При сборке набора валов, необходимо соблюдать зазор роликовых конических подшипников.

В конце сборки, минимальный зазор должен быть 0,05 мм, а максимальный - 0,1 мм.

Для определения зазора, необходимо выполнить следующее:

1) Установить набор вала в КПП, задвигая внешнее кольцо подшипника так, чтобы не было ни осевого, ни радиального люфта вала, но при этом, чтобы вал можно было вращать от руки.

2) Установить некоторое количество регулировочных прокладок так, чтобы направляющее кольцо оказалась на 0,05-0,1 мм ниже поверхности коробки.

Технические характеристики
